説明
使用方法

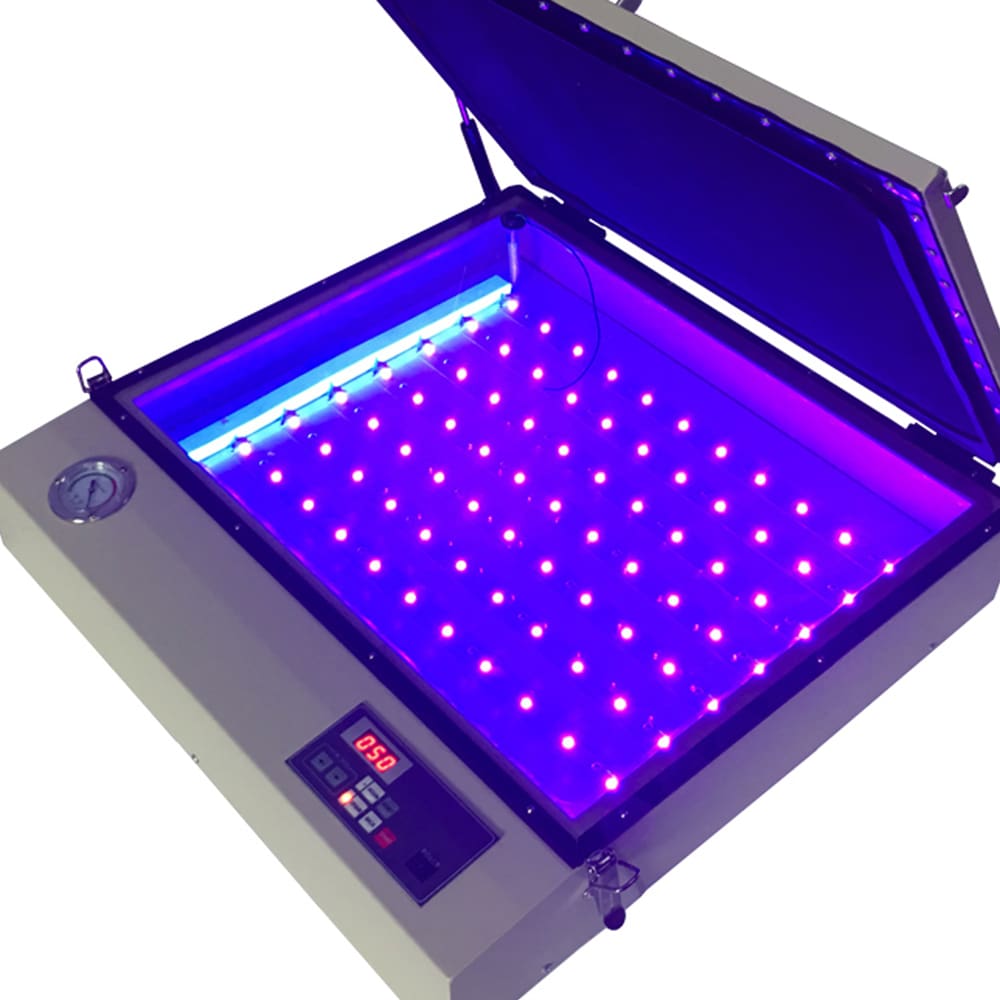

真空機能のあるLEDタイプの露光機（ライトボックス）は、シルクスクリーン製版に特化した露光機です。 デジタル式のため、ボタン操作で簡単に製版ができます。
露光
- フィルムと製版を載せ、蓋を閉める
- (power)電源を入れる
- (vacuum)真空を設定(秒単位)
- (exposure)露出を設定(秒単位)
- (start)スタートボタンを押す
- ＊中止は(start)スタートボタンをもう一度押す。
停止・リセット
- 終了後電源を切る
- 蓋を開け製版を確認
- ＊(reset)リセットはタイマーを[0]に戻す。
露光機の製版設置イメージです。
制作事例
- 感光液はKIWO AZOCOL Z 1/3、50x70cm内径（外径60x80cm厚み2.6cm）のオーバーサイズ製版を使いました。（穴が開いたり、テンションも弱い、汚れもある製版です。）＋120メッシュです。
- 油剤の塗布は表面2回、裏面1回後、最後に表面1回（薄く削ぎ落とすようにバケットを動かします）
- 製版の端っこを利用して露光しました。
- 真空は120秒、露光時間90秒です。（水につ強いのSD-40, KV-920, AZOCOL Z 1/3は60秒でも露光OK）
- 洗浄時間は、約1分ほどかかりました。
説明概要
真空機能のあるUVライトボックスは、シルクスクリーン製版に特化した露光機です。 デジタル式のため、ボタン操作で簡単に製版ができます。
-
-
真空機能があります。 -
真空0~999秒まで設定可能 ライト0~999秒まで設定可能
露光機のサイズ
50×60モデルのサイズ
- 露光部分サイズ：A1 約56cm、B1 約67cm
- 最大フレームサイズ（外寸）：A 約60cm、B 約50cm、
- 機器のサイズ：C 約82cm 、D 約79cm、E 約21cm
60×75モデルのサイズ
- 露光部分サイズ：A1 約81cm、B1 約67cm
- 最大フレームサイズ（外寸）：A 約75cm、B 約60cm、
- 機器のサイズ：C 約82cm 、D 約104cm、E 約21cm
フレームについて
アルミフレームの他に木枠フレームでもご使用いただけます。 木枠の歪みが大きい場合はうまくバキュームで密着しない可能性もありますのでご注意ください。
モデル比較
| モデル名 | 50x60cm ※真空UVライトボックス 50cm X 60cm | 60x75cm ※真空UVライトボックス 60cm X 75cm |
|---|---|---|
| ワークサイズ （フレーム外寸） | フレーム外寸：約60cm X 約50cmまで/ 露光サイズ約60cm X 約50cmまで | フレーム外寸：約60cm X 約75cmまで/ 露光サイズ約60cm X 約75cmまで |
| 重量 | 約35kg | 約45kg |
| ライトの寿命 | 約3000~4000時間 | |
| ランプのワット数 | 18w~20w | |
| ライト本数 | 8本 | 12本 |
| パワー | 220v＋トランス(一般家庭使用可能)/250w/単相 | 220v＋トランス(一般家庭使用可能)/400w/単相 |
| トランスの コンセント・プラグ |   |
|
| その他 | ポンプオイルレス(OilLess) | |
| 送料 | 送料無料 *北海道、沖縄、離島などの場合追加料金がかかります。 | |
露光時間
- ポリエステル100メッシュ・SD-40感光液の暑さ20μ前後・ソルベント専用フィルム：約90秒※
- ポリエステル100メッシュ・AF-101感光液の暑さ30μ前後・ソルベント専用フィルム：約120秒※
※個人差があります。
初期不良、故障について
無償保証期間：受けた日から1年（例：受けた日2014年2月2日の場合は2015年2月2日まで）
- 下記の条件に同意できない方はご購入をご遠慮くださいませ。
- 本商品は条件付き販売商品です。基本的に返品、交換はできません。
※発送前に必ず動作確認後にお送りしておりますが、大型商品のため配送時に起こるトラブルによる動作不良がある場合は、部品交換で対応しております。
本商品は、条件付き販売商品です。
本商品は、万一の故障、破損時にお客様が直接部品を交換する形でご対応いただく商品です。購入前に以下の内容を十分に検討した後購入してください。
- 故障の場合、部品を発送させていただきますので、お客様が直接部品を交換する必要があります。部品の交換方法は、写真や説明、または動画でサポートします。但し、お客様が商品の往復の送料を支払うことを条件に、当社で修理が可能です。
- 初期不良の場合にも、１に該当します。
- いずれの理由でも（例えば、配送中の配送社による破損）も返品や返金は不可となり、部品交換となります。
- クレーン車などを利用し完成品を発送することも可能です。この場合、配送会社を直接ご選択いただき、お見積もりください。発生する送料はお客様負担となります。
無償保証期間内の故障について
常の宅配便を利用して（170サイズ未満の機器の場合）発送可能な商品の場合、当社では修理対応が可能です。
- 修理費、部品の費用は発生しません。
- 送料は当社で負担いたします。
- お客様ご自身での交換でも構いません。
※但し、自然故障以外の、お客様の不注意による部品の破損等は無償保証の対象外となります。この場合、往復の送料と修理費がかかりますので、必ず事前にご連絡ください。
無償保証期間外の故障について
本商品は、メーカーから部品を供給する方法で対応します。部品の交換は簡単です。それでも修理が困難な場合、修理映像、写真などで対応いたします。
部品の費用が発生します。但し、お客様ご自身での交換となります。
商品の破損・初期不良（商品到着後、7日以内）の場合、部品交換（発送）で対応いたします。その際に返品をご希望の場合、往復の送料（送料無料の場合でも）を請求させていただきます。尚梱包材（発泡スチロールやダンボールその他）は全てそのままでお返しください。万一一部紛失や完全なる破損があった場合は梱包材も請求（1800円から〜）いたしますので開封時は十分にご注意くださいませ。
ご注意
- 本商品の製造特性上、キズがある可能性がございます。
- 若干の部品が異なる場合があります。
- 外観のサイズ、デザインは、多少異なる場合があります。
- 気になる方はご購入前にご連絡ください。
上記の理由から交換、返金は不可ですのでご注意ください。気になるお客様は、購入前に、当社にお問い合わせください。
ヒロト –
こちらの商品の購入を検討してます。
アルミフレームですが通常の形の物ではなくローラーフレームを使っています。
ローラーフレームのサイズが W470mm×H640mm×D30mmとなります。
このサイズ感で吸引タイプの露光機が問題なく使用できるのか教えて頂けたら幸いです。
縦横幅は真空UVライトボックス 60cm X 75cmを選べば許容範囲内の大きさなんですが、外枠に当たるローラーの太さからくる高さなどで、厚みが通常のアルミフレームよりあるので不安があります。
また、露光時間はブラックライト(御社販売物)使用と比べてどれくらい時間に差があるのでしょうか？露光精度など詳しく知りたいです。よろしくお願いします。
premiumT –
こちらの商品の購入を検討してます。
アルミフレームですが通常の形の物ではなくローラーフレームを使っています。
ローラーフレームのサイズが W470mm×H640mm×D30mmとなります。
このサイズ感で吸引タイプの露光機が問題なく使用できるのか教えて頂けたら幸いです。
->
ローラーフレームの場合も無理なくご利用いただけると思います。
参考までに5cm程度の厚さの一般的な直角形のアルミフレームも使用可能です。
縦横幅は真空UVライトボックス 60cm X 75cmを選べば許容範囲内の大きさなんですが、外枠に当たるローラーの太さからくる高さなどで、厚みが通常のアルミフレームよりあるので不安があります。
また、露光時間はブラックライト(御社販売物)使用と比べてどれくらい時間に差があるのでしょうか？露光精度など詳しく知りたいです。よろしくお願いします。
->
約２倍ぐらい差があります。
真空の力でガラスとフィルム、製版との密着させ、良いクオリティが生まれます。
当社もこの露光機で網点などを製版しておりますので、問題ないかと思います。購入の参考になれば幸いです。
premiumT –
お返事ありがとうございます。
LEDの部品、交換手順などは御社に問い合わせれば良いでしょうか？
premiumT –
はい、ただし部品の在庫が常時ある訳ではありませんので、少々お待ちいただく場合もございます。
akk –
こちらの商品の波長域はnmでしょうか？
premiumT –
お世話になっております
約420nmです。
宜しくお願いします。
ヒロト –
使用している感光乳剤がSD-40ではなくKiwoのazocol z 1/3です。どちらもジアゾ系なんですが問題なく露光できるのでしょうか？購入後に感光できないとなると少し困ります。
premiumT –
お世話になっております。
Kiwoのazocol z 1/3でも、問題なく露光できます。
但し露光時間は少し変わるかもしれませんので、テストしてください。
よろしくお願いします。
ヒロト –
ありがとうございます。
220vと記載されてますが、家庭用コンセントでも可能ですか？
それと電化製品で東日本と西日本では電圧？周波数？何かわかりませんが、違うようで使用できないと記載されてる物があったりします。そこは大丈夫でしょうか？
premiumT –
お世話になっております。
基本仕様は220v/50hzです。
日本で使用できるトランス（110v 50/60hz）を提供しています。安心してください。
吉田杏子 –
こちらの商品を検討しています。サイズがこれより大きい場合、半分ずつ感光するというのはできるでしょうか？
premiumT –
半分ずつでも露光はできます。
フィルムと製版が密着するように注意していただけば、できないことはないかと思います。
この場合、カバーがある程度開くので四方に反射して出る光を、
黒い紙などで覆って製版してください。
製版の経験がおありの場合は試していただいてもよろしいかと思います。
初心者様でしたら、ある程度慣れてからやる必要があるかと思います。
どうぞよろしくお願いいたします。
premiumT
masumi –
50.60cmのサイズを検討して居ます。
御社のアルミフレーム50×68は露光出ますか？
premiumT –
お世話になっております。
こちらのモデルでは入りませんので、
60×75 cmをお勧めいたします。
どうぞよろしくお願いいたします。
premiumT
Mさん –
そちらで取り扱っておられる露光機なのですが、木枠の版でも対応しているでしょうか？
機械の深さがわからないので何センチまでの枠が入るでしょうか？
premiumT –
50x60cm露光機の場合
外径：50x60cm（厚さ約4cmまで）までの木枠の版、アルミの版ご利用可能です。
60x75cm露光機の場合
外径：60x75cm（厚さ約4cmまで）までの木枠の版、アルミの版ご利用可能です。
まつもと –
こちらの60×75の露光機は日本製ですか？
premiumT –
お問い合わせありがとうございます。
こちらの露光機は中国製となります。
よろしくお願い申し上げます。
PremiumT
